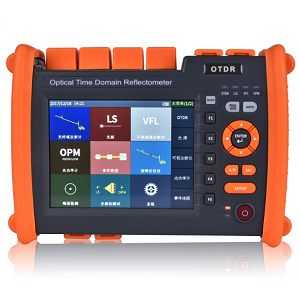

5600光时反射域仪
产品简介
产品综述: 5600光时域反射仪是针对FTTx网络而设计的一款高性能多功能测试仪器。该产品最高0.05m的测距分辨率,具有最小0.8m的测试盲区。 本产品集成了 OTDR / 光源 、 光功率计 、VFL功
订购热线:021-57733732
产品介绍

产品综述:

5600光时域反射仪是针对FTTx网络而设计的一款高性能多功能测试仪器。该产品最高0.05m的测距分辨率,具有最小0.8m的测试盲区。

本产品集成了OTDR/光源光功率计、VFL功能于一体,采用触摸和按键双重操作方式,该产品具有丰富的外部接口,既可通过以太网接口实现远程控制,也可通过两种不同的USB接口,实现外接U盘、打印机及与PC机数据通信。



  • 主要特点:
  1. 小于0.8m的超短事件盲区,测试光纤跳线轻松自如;
  2. 集成了5.7英寸彩色TFT LCD显示屏、按键/触摸双操作。
  3. 内置稳定光源功能1310/1550nm;
  4. 内置光功率计测试功能;
  5. 内置可视红光故障定位(VFL)
  6. 具有独特的测试结果自诊断功能;
  7. 具有独立便捷的一键式全自动操作模式、实时测试功能按键;
  8. 具有多波长同步测试功能;
  9. 具有多波形查看功能;
  10. 链路带光的无损测试(在线测试模块);
  11. 具有通信光自动监测功能;
  12. 具有测试文件无线传输功能;
  13. 电池低电压告警功能;
  14. WinCE视窗操作系统,中文操作界面;其他语言可选

技术规范:

动态范围

32/30dB

测距准确度

±(1 m+取样间隔+0.005%×距离)(不包括折射率置入误差)

最高测距分辨率

0.05m

测试量程

0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km

测试脉宽

5、10、30、100、275、500、1000、5000、10000、20000ns

损耗阈值

0.01dB

采样点数

128k

线性度

0.05dB/dB

损耗分辨率

0.001dB

波形存储容量

≥1000幅(8G)

外部接口

USB、Min-USB、RJ-45

光输出接口

FC/SC/ST(可更换)

VFL

650nm±10nm,5mW(典型)

光功率计

波长范围:1200nm ~ 1650nm、功率范围:-50 ~ +26dBm

稳定光源功能

1310/1550nm:-5dBm ,CW(270Hz,1K270Hz,2K270Hz)

显示屏

5.7英寸彩色TFT LCD触摸屏

电池

7.4v/6300mAh 锂电池组,支持最大连续12小时工作时间

电源

输出:19V.  1.31A

适应环境

工作温度:-5  +50,保存温度:-20  +70

相对湿度: 0  95%  无结露

尺寸

215mm*150mm*70mm

重量(含电池)

<1.5kg

语言

中文、其他语种(选件)

附件
