在光纤传输系统中，因各链路传输距离不同，其光纤损耗也就不等。设计光分路器分光比的目的就是平衡各链路的总损耗，从而使光发机传输到各接收点（光节点）的光功率均匀。因此，分别用各支路的光纤损耗（mW）与光链路光纤总损耗（mV）之比，得出的分光比参数比其它方法设计的要精确。然后根据光接收机需要输入的光功率，从接收端向发射端倒算光发机功率。最后验算各分支链路的总损耗，从而验算光发机传输到各光节点的光功率。

光纤传输具有传输损耗小、通带宽、传输信号质量优异、抗雷击等诸多优点，且随着光纤及相关器件的价格下降，被广泛应用于多种网型。光纤传输的光链路包括：光发射机、光接收机和光通路。其中光通路又包括光缆、光连接器、光分路器、光耦合器和其它无源器件。在光链路设计时，光分路器的分光比是一个十分重要的参数，它的合理与否直接影响到系统的性能价格比。有些资料介绍过各种分光比的设计，其虽然能满足光链路传输的要求，但光发机传输到各接收点（光节点）的光功率却不够均匀。下面结合本人工作体会，介绍光链路光分路器分光比的精确设计。

在设计光纤传输系统时，光传输载波有1310nm与1550nm两种可供选用。传输损耗在1310nm时大致为0.35dB/km，在1550nm时为0.2~0.25dB/km。一般短距离传输选用1310nm，长距离如超过30km才选用1550nm。例如前端要把有线电视信号传输到距离为13km、11km和16km的三个点接收。如图1所示。

一、设定估算标准

1、因传输距离不长，这里选用波长为1310nm。光纤损耗0.35dB/km，熔接头损耗计入后为0.4dB/km。

2、光连接器损耗0.25dB/个，光发机和光接收机各有一个，其损耗0.5dB。

3、接收机输入光功率：各种传输网络对光接收机输入光功率要求不同。如有线电视光接收机通常在-4~2dB。为保证光接收机的载噪比C/N≥51dB，这里取得-2dB。

4、为确保光链路传输信号质量，光链路设计时还预留1dB余量。

二、求光分路器分光比及其插入损耗

1、各支路光纤损耗及光纤总损耗

（1）A1-R1光纤损耗L1

L1=0.4×13=5.2（dB）=3.31mW

（2）A2-R2光纤损耗L2

L2=0.4×11=4.4（dB）=2.75mW

（3）A3-R3光纤损耗L3

L3=0.4×16=6.4（dB）=4.37mW

（4）光纤总损耗L

L=L1+L2+L3

=3.31+2.75+4.37

=10.43（mW）

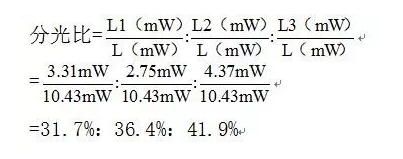

2、分光比

3、分光比对应的损耗

101g0.317=-4.99dB

101g0.264=-5.78dB

101g0.419=-3.78dB

4、光分路器的插入损耗

光分路器除分光损耗外，还有附加损耗（因制造工艺造成的损耗）。二路分光器的附加损耗约0.2dB，三路以上每增加一路大约增加0.08dB。此三路光分路器附加损耗按0.3dB计。光分路器损耗如下表1所示：

三、从接收机端向发射端倒算光发机光功率

接收端对发射机要求的光功率=（接收机需求光功率）+（光纤损耗）+（光连接器损耗）+（光分路器插损）

1、R1对光发机要求的光功率P1

P1=-2+5.2+0.5+5.29=8.99（dB）

2、R2对光发机要求的光功率P2

P2=-2+4.4+0.5+6.08=8.98（dB）

3、R3对光发机要求的光功率P3

P3=-2+6.4+0.5+4.08=8.98（dB）

综合上可取9dB，因系统设计预留1dB余量，所以光发机光功率取10dB。光发机光功率取系列值10mW。

四、各链路总损耗验算，从而算出接收机接收的光功率

1、各链路的总损耗

（1）TR1链路总损耗L1总

L1总=5.29+5.2+0.5=10.99（dB）

（2）TL2链路总损耗L2总

L2总=6.08+4.4+0.5=10.98（dB）

（3）TR3链路总损耗L3总

L3总=4.08+6.4+0.5=10.98（dB）

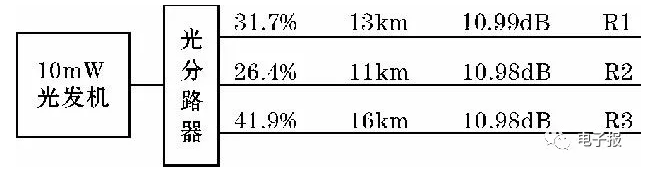

光链路光功率分配方案如下图2所示：

2、各接收机接收的光功率

（1）R1光接收机接收的光功率P1

P1=10-10.99=-0.99（dB）

（2）R2光接收机接收的光功率P2

P2=10-10.98=-0.98（dB）

（3）R3光接收机接收的光功率P3

P3=10-10.98=-0.98（dB）

光发机到各点的光损耗及各点接收的光功率如下表2所示：

综合上述可知，各接收机接收的光功率都在-2dB以上，并且相差只有0.01dB，比较均匀。设计完全符合传输要求。本人参加廉江市有线电视光纤传输系统的设计，目前传输系统已经运行十多年，至今稳定可靠，系统质量指标一直保护较高水平，用户十分满意。
