用mpo极性测试仪测试12芯mpo跳线极性
时间: 2018-12-21 11:31
浏览次数:
mpo极性测试仪,12芯mpo跳线,mpo跳线极性
用mpo
极性测试仪测试12芯mpo跳线极性
产品特性
* 编成自动判别,避免人工判别造成的错判、漏判风险
* 测试速度快
* 单、多模共享
* 错芯位置判别
* 提供12芯/24芯平行、交叉、反向、自定义多种测试模式
平行(Straight-through MTP/MPO Cable)
反向 (Crossover MTP/MPO Cable )
交叉 (PairWise MTP/MPO Cable)
* 已知线序测试:12A、12B、12C、24A、24B,5种常规线序,选择相应的极性,测试结果为OK或者FAIL。同时显示线序排列序号。错误为红色,正确为绿色。
* 自定线序测试:对于特殊功能线序,可以选择自定义任意线序,插入被测跳线,与设定相同显示OK,否则现在FAIL。同时显示线序排列序号。
* 所有被测跳线排列序号都会被显示出来,并可查看详情观看排列图形。
* 右下方显示被测线结果。根据测试结果自动判断线序测试结果为PASS或FAIL。
* 自动操作,可以搭配计算机以及软件操作,人性化及中文软件操作接口,便于快速架构测试。

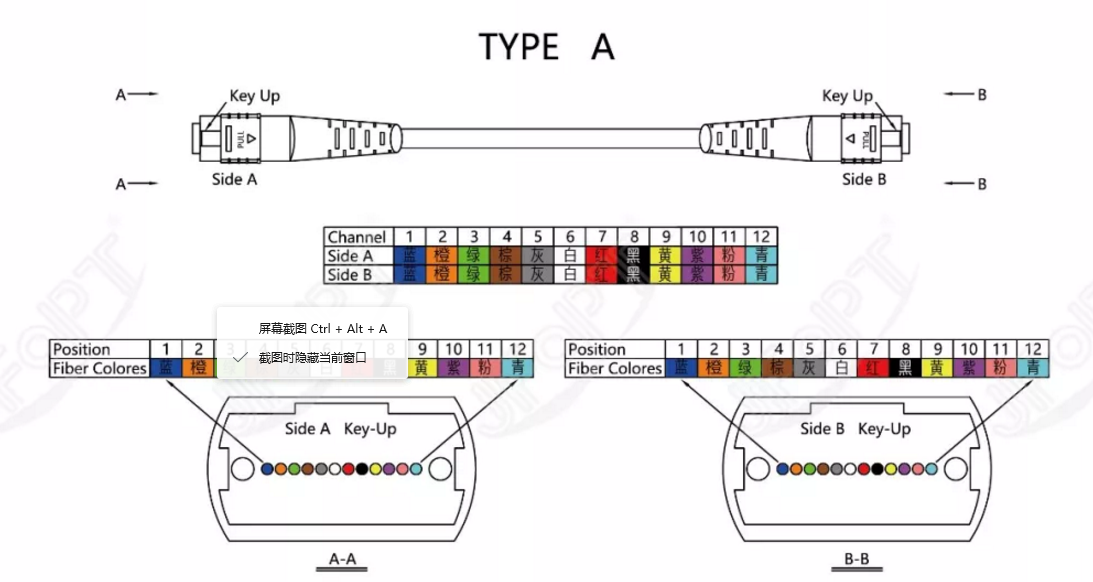

A类连接方式:下图(Rx表示接收,Tx表示发射)反映的是A类连接方式。A类连接方式使用的是直通MPO主干光缆,为了保证极性的准确性,可以使用两种跳线:光纤链路左侧使用的是标准双工A-B型跳线,右侧使用的是A-A型跳线。
