(一）概述
台式插回损测试仪性能稳定可靠，集稳定化光源、高精度光功率计、插损测试仪和回波损耗测试仪为一体的多功能仪表。本仪表是我司经过多年潜心研究，充分借鉴国内外仪表的优点和国内客户的需求，开发出来的一款精密测量仪表。它广泛应用于光纤光缆、光无源器件和光纤通信系统的插损、回损测试以及稳定性测量，是一款性价比超高，国内领先的仪表。可以用于生产厂商器件检测、科研机构研究开发和工程施工维护的测试仪表。
(1)测试精度高
通过高稳定的激光器，先进的微电子技术和光检测技术，结合超前的软件技术，使得仪器输出功率稳定、检测速度快、测量范围宽、测试精度高。
(2)同时测量和显示双波长或者三波长。
(3)多种工作模式
该测试仪表集成了回波损耗测试、插入损耗测试和光功率测试。
(4)操作简单方便
  回损/插损同步测量，无需按键切换。
(5)专为操作人员习惯设计，全中文大屏幕工业彩屏显示，长期操作无疲劳感。通过不同的颜色区分显示合格和不合格数据，测试一目了然。
(6)具有通讯接口和开放的协议。

（二）技术指标

回波损耗参数指标：
工作波长	1310nm、1550nm（可增加1490波长）	850nm、1300nm
测量范围	0~75dB
校准波长	1310nm和1550nm	850nm和1300nm
不确定度	0.4dB
显示精度	0.001（可设定）
光功率计参数指标
校准波长	850nm、1300nm、1310nm、1490nm、1550nm
测量范围	-80dBm~6dBm  (850nm为-70dBm~6dBm）
不确定度	5%±0.1nw（23℃±3℃测得）
显示精度	0.001（可设定）
光源参数指标
可选波长	1310nm、1550nm、850nm、1490nm	850nm、1300nm
稳定性	0.03dB/15分钟，0.06/8小时（23℃±3℃测得）
其它指标
电源	AC100~240V 50/60HZ
USB连接	具备
工作温度	0~+40°C
储藏温度	-20~+70°C
外形尺寸	260mm×110mm×310mm
重量	3kg

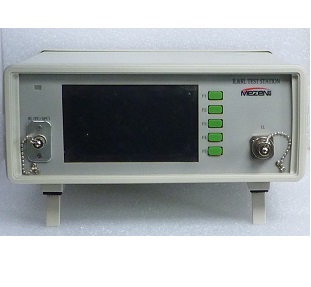

（三）面板以及说明


编号	含义
1	功率计输入和插损测试接口
2	回损测量接口（FC/APC）
3	按键
4	波长1显示区（单位为dB)
5	波长2显示区（单位为dB）
6	电源插座
7	保险丝
8	开关（按下1为开）
9	脚踏开关接口
10	USB通信接口



（四）功能说明
1，按“F1”键，选定当前可操作插损或者回损模块，对所选择模块的工作参数进行设定。

2，按“F2”键，选定当前可操作波长，对所选择波长的工作参数进行设定。
    3，长按“F3”键约1秒回损清零。当回损端面较脏或者损坏时，可能无法清零。
5，长按“F4”键约1秒，将当前功率值设置为插损当前波长的参考值。
6，按“F5”键进入当前模块设置状态，如下图所示，出现设置界面。按键为复用按键，此时按键分别为“向上”，“向下”，“移位”，“确认”，“取消”。按“向上”和“向下”键选择被设置项，按“确认”键进入被选择项设置界面。按“取消”键，退出设置界面。

   修正值，当进入修正值设置界面，按“向上”和“向下”键修改数据被选择位，按“移位”键可以选择被修改数据的位数。当数据的某一位被选择时，修改此位数据，修正值数据的修改范围为9.99dB至-9.99dB。每个波长对应一个修正值，当波长改变时，修正值变为对应波长的修正值。按“确认”键确认此次修改，并且数据被保存，按“取消”键退出修正值设置。例如，修正值为0.2dB时，表示这个波长的显示值增加了0.2dB。

   采样率，当进入采样率设置界面，按“向上”和“向下”键修改数据，按“确认”键确认此次修改，并且数据被保存，按“取消”键退出采样率设置。采样率指采样数据平均的时间，可以设定为10ms，20ms，100ms，200ms如图示。

   定义使用波长。

   定义界面风格，当进入定义界面风格设置界面，按“向上”和“向下”键修改数据，按“确认”键确认此次修改，并且数据被保存，按“取消”键退出定义界面风格设置。可以按照用户需求设置显示界面的风格，设置方案1为浅黑色系列，方案2为白色系列，方案3为蓝色系列，方案4为红色系列。
